在工業測溫設備中，我們常常遇到熱電阻和熱電偶。很多人會以為它們是一種東西的兩種叫法。其實它們是兩種截然不同的東西。本文首先對熱電偶和熱電阻做了簡單介紹，其次闡述了熱電阻和熱電偶的區別是什么，最后介紹了怎么區分熱電阻和熱電偶，具體的跟隨小編一起來了解一下。

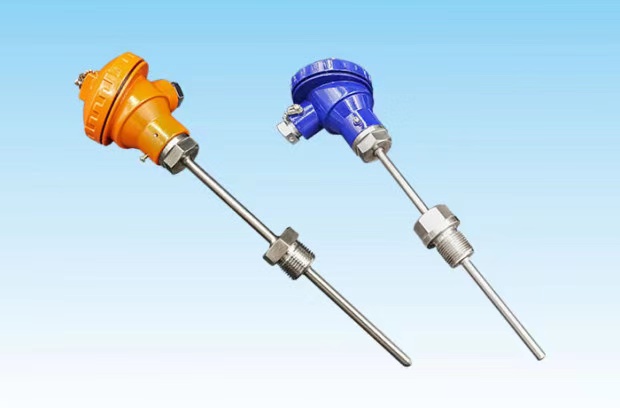

　　熱電偶和熱電阻簡介

　　一、熱電偶測溫的應用原理

　　熱電偶是工業上最常用的溫度檢測元件之一。其優點是：

　　1、測量精度高。因熱電偶直接與被測對象接觸，不受中間介質的影響。

　　2、測量范圍廣。常用的熱電偶從-50~+1600C均可邊續測量，某些特殊熱電偶最低可測到-269C （如金鐵鎳鉻），最高可達+2800C （如鎢~錸）

　　3、構造簡單，使用方便。熱電偶通常是由兩種不同的金屬絲組成，而且不受大小和開頭的限制，外有保護套管，用起來非常方便。

　　1）熱電偶浉溫基本原理

　　將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路。當導體A和B的兩個接觸點1和12 之間存在溫差時， 兩者之間便產生電動勢，因而在回路中形成一定大小的電流，這種現象稱為熱電效應。熱電偶就是利用這一效應來工作的。

　　2）熱電偶的種類及結構形成

　　熱電偶的種類

　　常用熱電偶可分為標準熱電偶和非標準熱電偶兩大類。所調用標準熱電偶是指國家標準規定了其熱電勢與溫度的關系、允許誤差、并有統一的標準分度表的熱電偶，它有與其配套的顯示儀表可供選用。非標準化熱電偶在使用范圍或數量級上均不及標準化熱電偶，一般也沒有統一的分度表，主要用于某些特殊場合的測量。標準化熱電偶我國從1988年1月1日起，熱電偶和熱電阻全部按IEC國際標準生產，并指定S、B、E、K、R、J、T七種標準化熱電偶為我國統一設計型熱電偶。

　　熱電偶的結構形式

　　為了保證熱電偶可靠、穩定地工作，對它的結構要求如下：

　?、俳M成熱電偶的兩個熱電極的焊接必須牢固;

　?、趦蓚€熱電極彼此之間應很好地絕緣，以防短路;③補償導線與熱電偶自由端的連接要方便可靠;④保護套管應能保證熱電極與有害介質充分隔離。

　　3）熱電偶冷端的溫度補償

　　由于熱電偶的材料一般都比較貴重（特別是采用貴金屬時），而測溫點到儀表的距離都很遠，為了節省熱電偶材料，降低成本，通常采用補償導線把熱電偶的冷端（自由端）延伸到溫度比較穩定的控制室內，連接到儀表端子上。必須指出，熱電偶補償導線的作用只起延伸熱電極，使熱電偶的冷端移動到控制室的儀表端子上，它本身并不能消除冷端溫度變化對測溫的影響，不起補償作用。因此，還需采用其他修正方法來補償冷端溫度t0#0C時對測溫的影響。

　　在使用熱電偶補償導線時必須注意型號相配，極性不能接錯，補償導線與熱電偶連接端的溫度不能超過100C。

　　4）溫度測量儀表的分類

　　溫度測量儀表按測溫方式可分為接觸式和非接觸式兩大類。通常來說接觸式測溫儀表測溫儀表比較簡單、可靠，測量精度較高; 但因測溫元件與被測介質需要進行充分的熱交金剛，幫需要一定的時間才能達到熱平衡，所以存在測溫的延遲現象，同時受耐高溫材料的限制，不能應用于很高的溫度測量。非接觸式儀表測溫是通過熱輻射原理來測量溫度的，測溫元件不需與被測介質接觸，測溫范圍廣，不受測溫上限的限制，也不會破壞被測物體的溫度場，反應速度一般也比較快; 但受到物體的發射率、測量距離、煙塵和水氣等外界因素的影響，其測量誤差較大。

　　二、熱電阻的應用原理

　　熱電阻是中低溫區最常用的一種溫度檢測器。它的主要特點是測量精度高，性能穩定。其中鉑熱是阻的測量精確度是最高的，它不僅廣泛應用于工業測溫，而且被制成標準的基準儀。

　　1、熱電阻測溫原理及材料

　　熱電阻測溫是基于金屬導體的電阻值隨溫度的增加而增加這一特性來進行溫度測量的。熱電阻大都由純金屬材料制成，目前應用最多的是鉑和銅，此外，現在已開始采用甸、鎳、錳和銠等材料制造熱電阻。

　　2、熱電阻的結構

　　1）精通型熱電阻

　　從熱電阻的測溫原理可知，被測溫度的變化是直接通過熱電阻阻值的變化來測量的，因此，熱電阻體的引出線等各種導線電阻的變化會給溫度測量帶來影響。為消除引線電阻的影響同般采用三線制或四線制，

　　2）鎧裝熱電阻

　　鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不銹鋼套管組合而成的堅實體它的外徑一般為p2~p8mm，最小可達q1mm。與普通型熱電阻相比，它有下列優點：

　　D體積小，內部無空氣隙，熱慣性上，測量滯后小;@機械性能好、耐振，抗沖擊;囝能彎曲，便于安裝國使用壽命長。

　　3）端面熱電阻

　　端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。

　　4）隔爆型熱電阻

　　隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影響而發生的爆炸局限在接線盒內，生產現場不會引超爆炸。隔爆型熱電阻可用于Bla~B3c級區內具有爆炸危險場所的溫度測量。

　　3、熱電阻測溫系統的組成

　　熱電阻測溫系統一般由熱電阻、連接導線和顯示儀表等組成。必須注意以下兩點：D熱電阻和顯示儀表的分度號必須一致因?yàn)榱讼B接導線電阻變化的影響，必須采用三線制接法

　　熱電阻和熱電偶的區別是什么

　　一、信號的性質，熱電阻本身是電阻，溫度的變化，使電阻產生正的或者是負的阻值變化；而熱耦，是產生感應電壓的變化，他隨溫度的改變而改變。

　　二、兩種傳感器檢測的溫度范圍不一樣，熱阻一般檢測0-150度溫度范圍（當然可以檢測負溫度），熱耦可檢測0-1000度的溫度范圍（甚至更高）所以，前者是低溫檢測，后者是高溫檢測。

　　三、從材料上分，熱阻是一種金屬材料，具有溫度敏感變化的金屬材料，熱耦是雙金屬材料，既兩種不同的金屬，由于溫度的變化，在兩個不同金屬絲的兩端產生電勢差。

　　四、PLC對應的熱電阻和熱電偶的輸入模塊也是不一樣的，這句話是沒問題，但一般PLC都直接接入4～20ma信號，而熱電阻和熱電偶一般都帶有變送器才接入PLC。要是接入DCS的話就不必用變送器了！熱電阻是RTD信號，熱電歐是TC信號！

　　五、PLC也有熱電阻模塊和熱電偶模塊，可直接輸入電阻和電偶信號。

　　六、熱電偶有J、T、N、K、S等型號，有比電阻貴的，也有比電阻便宜的，但是算上補償導線，綜合造價熱電偶就高了。熱電阻是電阻信號，熱電偶是電壓信號。

　　七、熱電阻測溫原理是根據導體（或半導體）的電阻隨溫度變化的性質來測量的，測量范圍為負00~500度，常用的有鉑電阻（Pt100、Pt10）、銅電阻Cu50（負50-150度）。

　　熱電偶測溫原理是基于熱電效應來測量溫度的，常用的有鉑銠——鉑（分度號S，測量范圍0~1300度）、鎳鉻——鎳硅（分度號K，測量范圍0~900度）、鎳鉻——康銅（分度號E，測量范圍0~600度）、鉑銠30——鉑銠6（分度號B，測量范圍0~1600度）。

　　熱電偶是一種常見的溫度檢測傳感器，用于感測溫度工作原理是溫度變化其兩端電位大小不同；熱電阻也可以稱是一種熱敏傳感器，但其是隨溫度變化電阻發生變化。就這樣簡單了。

　　熱電偶和熱電阻怎么區分

　　1、看標牌

　　標牌上標的有熱偶、熱阻等信息。

　　2、看接線盒接線

　　熱偶一般為兩根線，雙支的四根線；熱阻一般為三根線，雙支的六根線。

　　單支熱阻有四根線的，也有少數兩根線的。

　　3、看接線板

　　在接線板上查看，有正負（補償導線也有正負）的是熱偶，沒有正負的是熱阻。

　　4、看內芯

　　熱電偶是2根不同材料的金屬絲，尾端焊接在一起；熱阻是2根相同材料的導線，尾端連接在一個感溫元件上。所以，從外觀上看，熱電阻的頭部有一個直徑明顯變大的部分，而熱電偶就沒有。

　　5、量電阻

　　使用萬用表的電阻檔測量；正常情況下熱電偶的電阻很小，只有幾歐；熱電阻的電阻體在常溫下100多歐。
